一、土壤PH传感器产品介绍
土壤PH传感器又称土壤酸碱度传感器，土壤PH速测仪，土壤PH传感器实现了对土壤PH值的在线监测，在农业种植领域，可以通过土壤PH传感器在线监测土壤的酸碱度状况，调节肥料种类帮助土壤酸碱度有利于植物生长，促进农作物的产量
WX-PH485土壤酸碱度(PH值)传感器，解决了传统土壤PH需配备专业显示仪表、标定繁琐、集成难度大、功耗大、价格昂贵、携带困难等缺点。可广泛适用于农业灌溉、花卉园艺、草地牧场、土壤速测、植物培养、科学试验等领域。PH10耗电量低，可进行长期不间断监测。传感器具有以下特点：
新款土壤PH值传感器，实现土壤PH在线实时监测。
采用国际先进的固体电介质和大面积聚四氟乙烯液接界，不易堵塞，免维护。
防水密封，集成度高、体积小、功耗低、携带方便，可室外使用。
精度高，响应快，互换性好，性能可靠。
完善的保护电路与多种信号输出接口可选。
二、技术参数
信号输出类型 | 电压输出0-2V （输出阻抗约0欧） | 电流输出4-20mA （负载电阻<500ohm） | RS485接口 Modbus协议 |
供电电压 | 3.6-30V/DC直流 | 12-30V/DC直流 | 3.6-30V/DC直流 |
静态功耗 | 6mA@24V DC直流 | 30mA@24V DC直流 (电流输出通道为20mA) | 6mA@24V DC直流 |
PH值量程 | 量程：0-14PH，分辨率：0.01PH，精度±0.1PH | ||
温度量程 | 量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃ | ||
防护等级 | IP65 | ||
运行环境 | -40~85℃ | ||
默认线缆长度 | PH探头线缆5米 变送器线缆2米 线缆长度可定制 | ||
外形尺寸 | PH传感器-探头部分尺寸：长度160mm，直径30mm PH传感器-探头部分尺寸：长度116mm，直径30mm | ||
备注：可按客户需求进行定制
三、传感器接线
型号 | 接线图 |
电压输出型 | 红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 输出信号
|
电流输出型 | 红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 输出信号 |

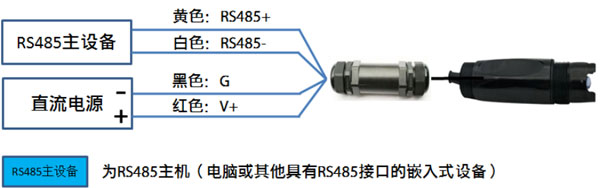

RS485接口型 Modbus协议 | 红色(V+): 电源正 黑色(G): 电源地 黄色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T-
传感器的配置参数如Modbus地址，波特率，校验位，通讯协议等是由模块内部的EEPROM（掉电存储设备）内存储的。有时会忘记这些参数的具体配置而导致不能与模块进行通讯。为了防止这个问题，模块有一按键，按下三秒后模块内部指示灯熄灭，松开按键，则模块所有参数恢复以下出厂设置： 1、 Modbus地址为1 2、 通信配置为9600,N,8,1（9600bps，无校验位，8个数据位，一个停止位） 通信协议为Modbus-RTU |
